Senceive - FlatMesh

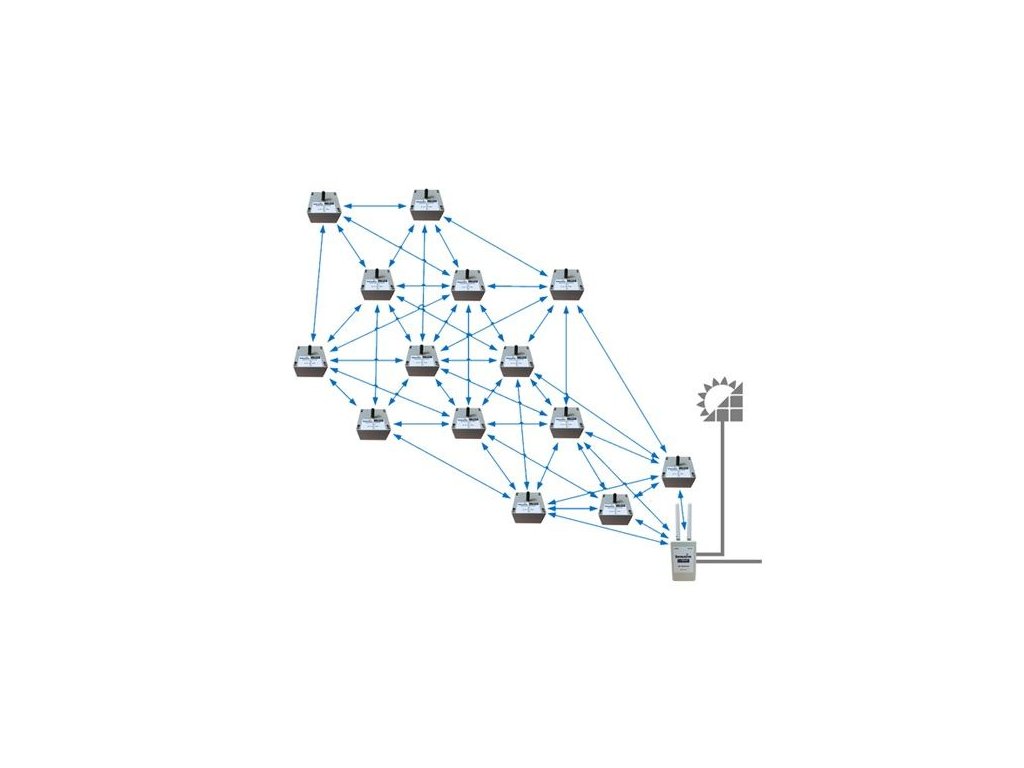

Inteligentní síť senzorů FlatMesh zajišťuje komunikaci mezi všemi prvky měřící sítě. Jednotlivé senzory měření mezi sebou komunikují prostřednictvím WiFi, zatímco zasílají informace o měření do kolektivního komunikačního boxu Gateway. Odtud se naměřené údaje přenášejí na datový server, odkud platforma WebMonitor umožňuje přístup k naměřeným údajům.

Takové řešení zaručuje nepřerušovaný proces měření v síti a umožňuje umístění měřicích prvků v jakékoliv vzdálenosti od komunikační skříňky Gateway za předpokladu, že existuje nepřímé spojení měřícího prvku s modulem Gatelink prostřednictvím dalších senzorů.

Nejdůležitější komponenty monitorovacího systému Senceive Flatmesh:

Bezdrátový komunikační modul brány

Flatmesh |  GeoWan

Řešení 3G Gateway for FlatMesh je plně integrovaný komunikační modul zajišťující bezdrátový tok informací o měření v měřící síti. Jeho minimalistický a kompaktní design umožňuje diskrétní a snadnou instalaci prvku, a pevné vodotěsné pouzdro zajišťuje bezpečnost a trvanlivost chráněných komponentů.

Zabudovaná baterie zaručuje nepřetržitý provoz celé měřící sítě až na dva týdny bez nutnosti napájení, zatímco společnost Senceive navrhuje instalaci se solárním panelem napájejícím modul.

Technické údaje na webové stránce:
https://www.senceive.com/products/3g-gateway/

Komunikační modul Gateway GeoWan

Flatmesh |  GeoWan

Komunikační modul Gateway GeoWan je zodpovědný za přímou komunikaci s měřícími prvky v monitorovací síti a za přenos dat na internet. Je třeba napájet modul přímo ze sítě.

Technické údaje na webové stránce:

https://www.senceive.com/products/geowan/

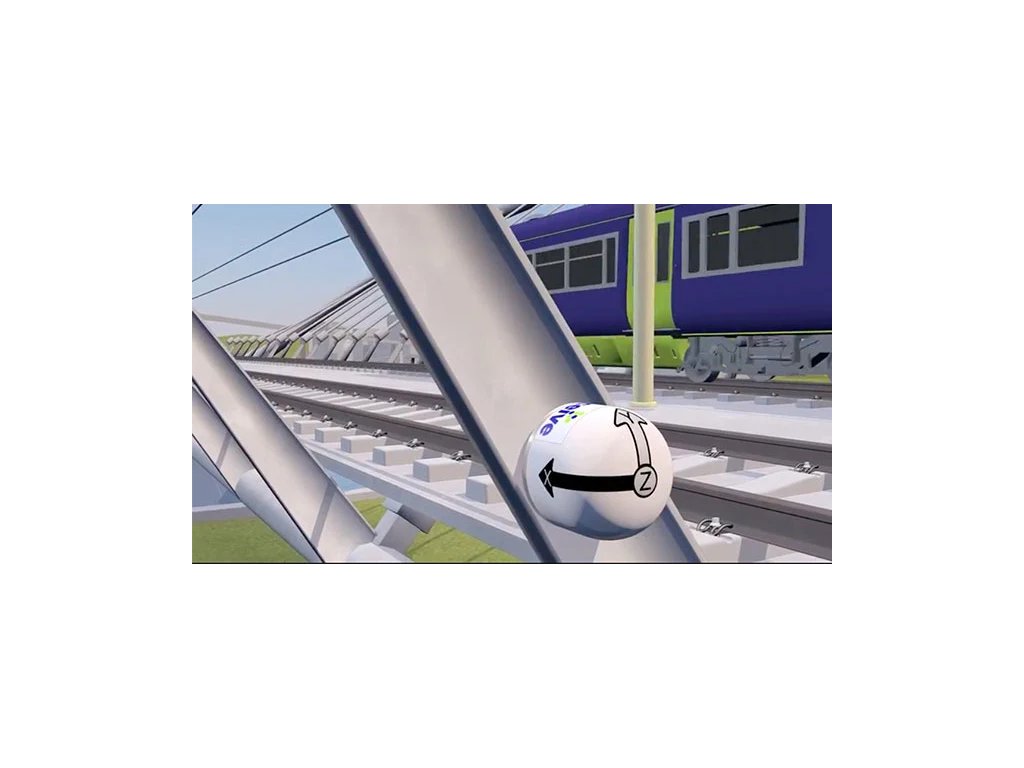

Bezdrátový tříosý senzor náklonu



Flatmesh |  GeoWan

Bezdrátový senzor náklonu umožňuje přesné 2osové měření ve variabilních programovatelných intervalech bez ohledu na náklon v čase instalace. Toto řešení umožňuje rychlou montáž prvku v jakémkoliv prostředí, dokonce i v obrácené poloze, bez vlivu na měření průhybu.

Technické údaje na webové stránce:
https://www.senceive.com/products/tilt-sensor-node/

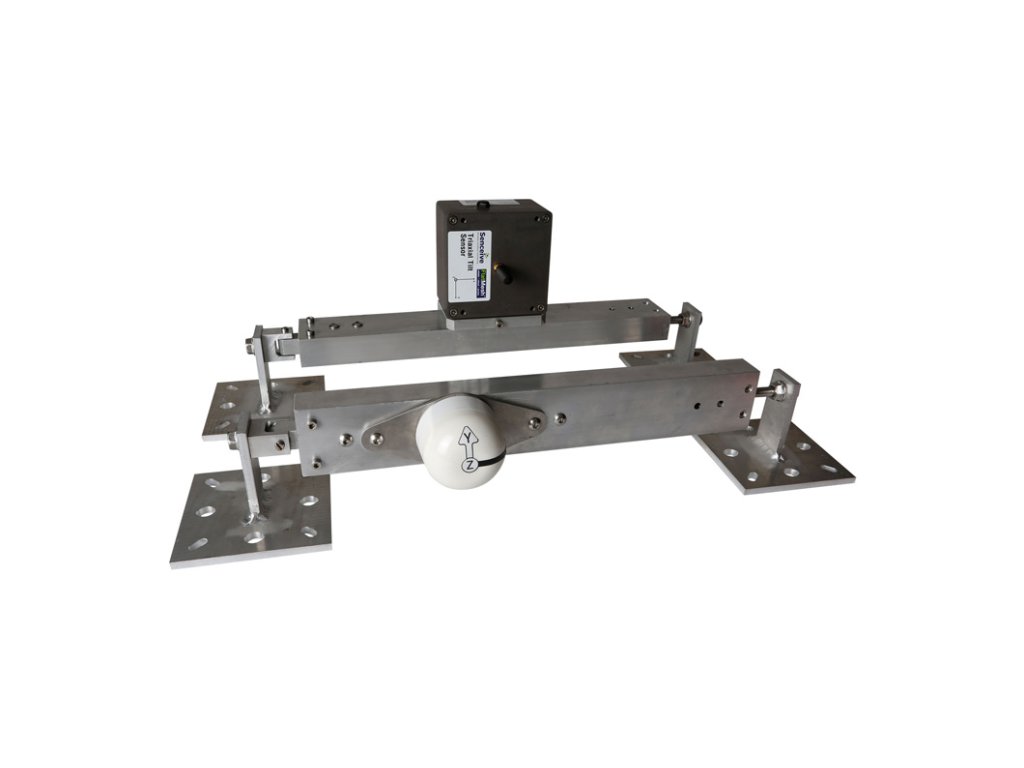

Bezdrátový tříosý optický senzor posunu

Flatmesh |  GeoWan

Bezdrátový senzor posunu má kromě standardního tříosého sklonoměru optický laserový snímač, který umožňuje ultra přesné měření změny vzdálenosti v jedné ose senzoru. Toto řešení umožňuje přesně sledovat změnu výchylky prvku, jakož i jeho pohyb.

Technické údaje na webové stránce:
https://www.senceive.com/products/optical-displacement-sensor-node/



Bezdrátový tříosý senzor náklonu v minimalizované verzi

Flatmesh |  GeoWan

Senceive nabízí kompaktní senzory sklonu Nano+ v řešeních, kde mohou diskrétnost a velikost senzoru ovlivnit bezpečnost a životnost instalace měřicí sítě. Bez ztráty přesnosti a frekvence čtení náklonu je Nano+ ideální pro tunelové, železniční, městské a těžební aplikace.

Technické údaje na webové stránce:
https://www.senceive.com/products/nano-tilt-sensor-node/



Bezdrátový převodník signálu z měřící tyčinky se systémem napájení

Flatmesh |  GeoWan

Použití řešení Senceive pro měřící přístroje umožňuje úplné odstranění kabelů ze sledovaného objektu. Modul napájí dotykoměr z vestavěné baterie a přenáší naměřené údaje do komunikačního modulu Gateway. Použití takového řešení nejenže snižuje množství kabeláže na absolutní minimum, ale poskytuje také nepřetržité a vzdálené čtení z měřících přístrojů prostřednictvím platformy Senceive WebMonitor, což zvyšuje efektivitu a bezpečnost práce.

Technické údaje na webové stránce:
https://www.senceive.com/products/crack-sensor-node/



Bezdrátový převodník signálu s připojením na senzor venkovní teploty

Flatmesh |  GeoWan

Tento modul umožňuje integraci externího teplotního senzoru do měřicí sítě, jakož i senzoru, který přesně měří teplotu konstrukčního nebo stavebního prvku: železnice, ocelového nebo betonového nosného prvku. Použití takového řešení nejenže snižuje množství kabeláže na absolutní minimum, ale poskytuje také nepřetržité a vzdálené čtení z měřících přístrojů prostřednictvím platformy Senceive WebMonitor, což zvyšuje efektivitu a bezpečnost práce. Společnost Senceive rovněž nabízí měřící prvky pro tento komponent.

Technické údaje na webové stránce:
https://www.senceive.com/products/pt100-rtd-sensor-node/



Bezdrátový převodník signálu pro řetězcový senzor se systémem napájení



Flatmesh |  GeoWan

Převodník signálu pro strunový senzor umožňuje bezdrátové připojení dalších geomechanických a geotechnických senzorů k monitorovací síti: piezometrů, senzorů napětí a zatížení, horizontálních a vertikálních inklinometrů, extenzometrů.  Použití takového řešení nejenže snižuje množství kabeláže na absolutní minimum, ale poskytuje také nepřetržité a vzdálené čtení z měřících přístrojů prostřednictvím platformy Senceive WebMonitor, což zvyšuje efektivitu a bezpečnost práce.

Technické údaje na webové stránce:
https://www.senceive.com/products/vibrating-wire-sensor-node/



Plochý bezdrátový fotoaparát se solárním napájením

Flatmesh |  GeoWan

Fotoaparát FlatMesh je plně integrované řešení, které kombinuje výhody vysoce přesného digitálního fotoaparátu, GPRS komunikace a WiFi a poskytuje vizuální sledování jako další podpůrnou funkci monitorovacího řešení FlatMesh. Dvojité infračervené iluminátory zaručují ostré a jasné fotografie i v nočních podmínkách a systém externího napájení zajišťuje nezávislost a kontinuitu práce.



Platforma pro řízení projektu WebMonitor

Flatmesh |  GeoWan

Senceive WebMonitor je základní nástroj pro řízení činnosti monitorovacího systému, shromažďování naměřených dat, jejich automatickou analýzu, vytváření souhrnů a zpráv a vytváření a sledování poplachových postupů.

Hlavní výhodou produktu WebMonitor je snadné sledování procesu měření a intuitivní ovládání, které umožňuje rychlé naučení se používání a maximální transparentnost údajů z monitorování. Portál umožňuje programování výstražných podmínek, jakož i hierarchii varovných oznámení zasílaných do emailové schránky nebo jako SMS.
