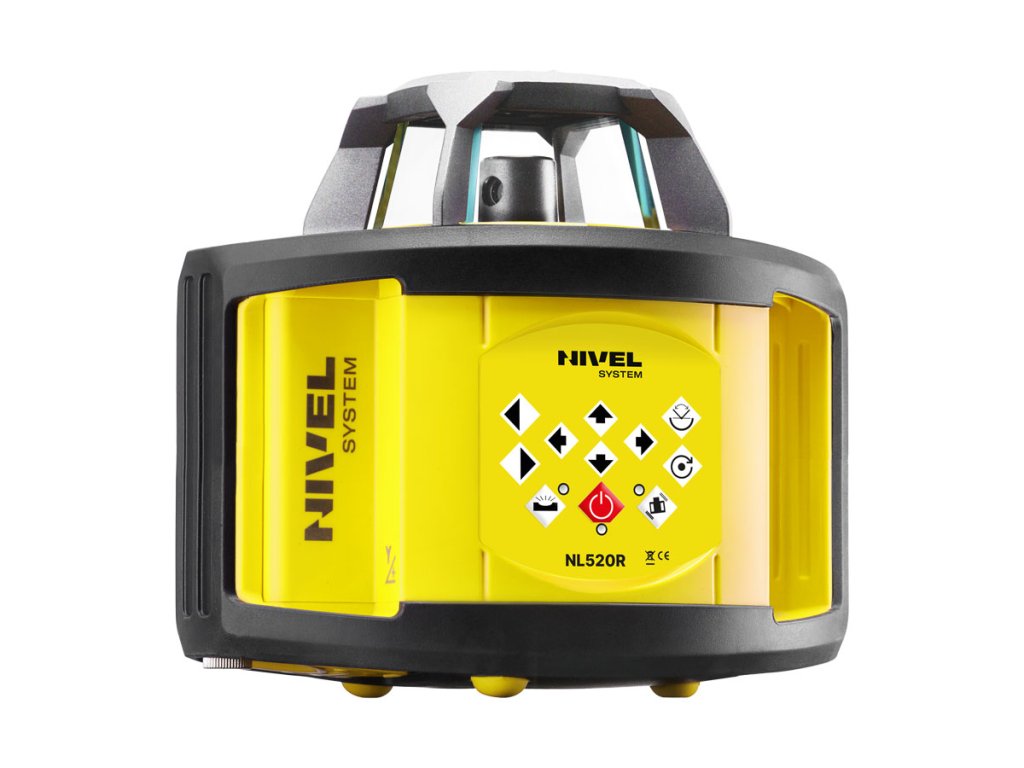

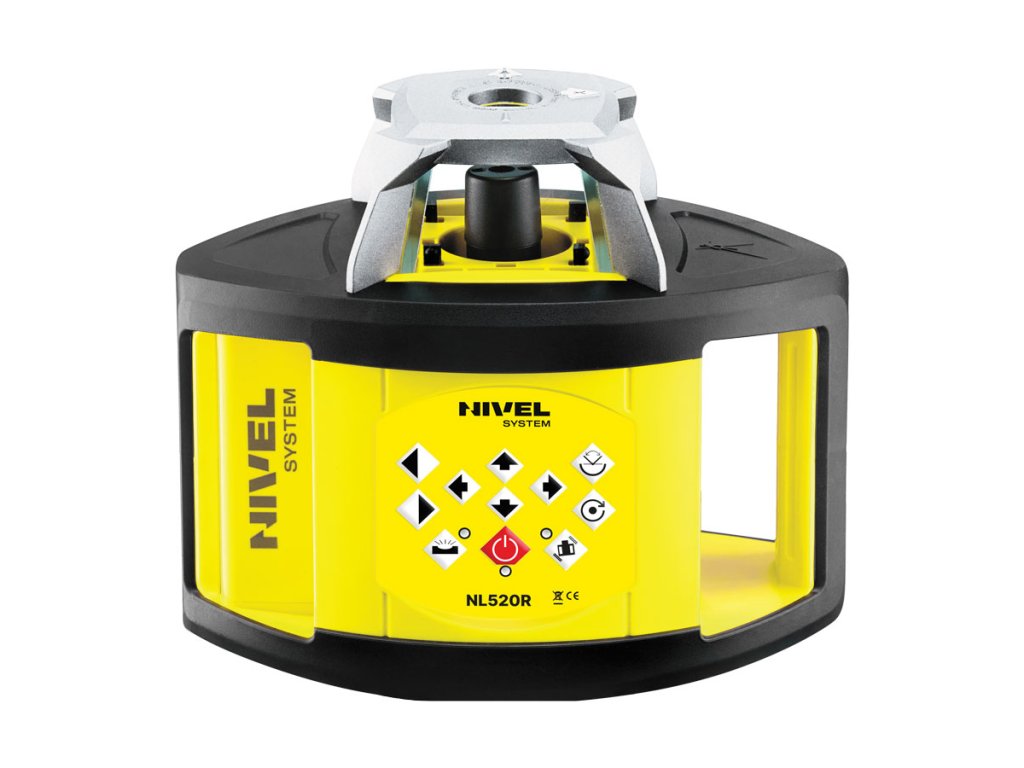

NL520R - univerzální, rychlé a snadno použitelné zařízení pro stavební práce
Rotační laser Nivel System NL520R je všestranný a multifunkční nástroj pro provádění prací jak v interiéru (s viditelným červeným laserovým paprskem), tak v otevřených prostorách (pomocí senzoru). Přístroj určí vodorovnou, nakloněnou a svislou rovinu (po otočení o 90°) a díky olovnici i svislý nebo pravý úhel. NL520R je určen pro běžné stavební práce. Jeho předností je životnost a odolnost vůči povětrnostním vlivům a účinné lithium-iontové baterie zajišťující několik desítek hodin nepřetržitého provozu v terénu. Zařízení je uživatelsky přívětivé díky intuitivnímu rozhraní a možnosti dálkového ovládání pomocí dálkového ovladače.
Snadné a rychlé měření
Rotační laser NL520R má funkci automatického vyrovnávání, po zapnutí se zařízení samo vyrovná a je okamžitě připraveno k práci. Generovaný červený laserový paprsek je velmi dobře viditelný a při promítání na stěnu vytváří referenční čáru pro horizontální nebo vertikální práci. Při práci se senzorem a laserovou palicí získáme přesnou nivelační soupravu, měření provádí jedna osoba. Funkce skenování umožňuje zúžit zobrazovaný paprsek v daném rozsahu, čímž získáte referenční laserovou linii pouze tam, kde pracujete.
Univerzální použití

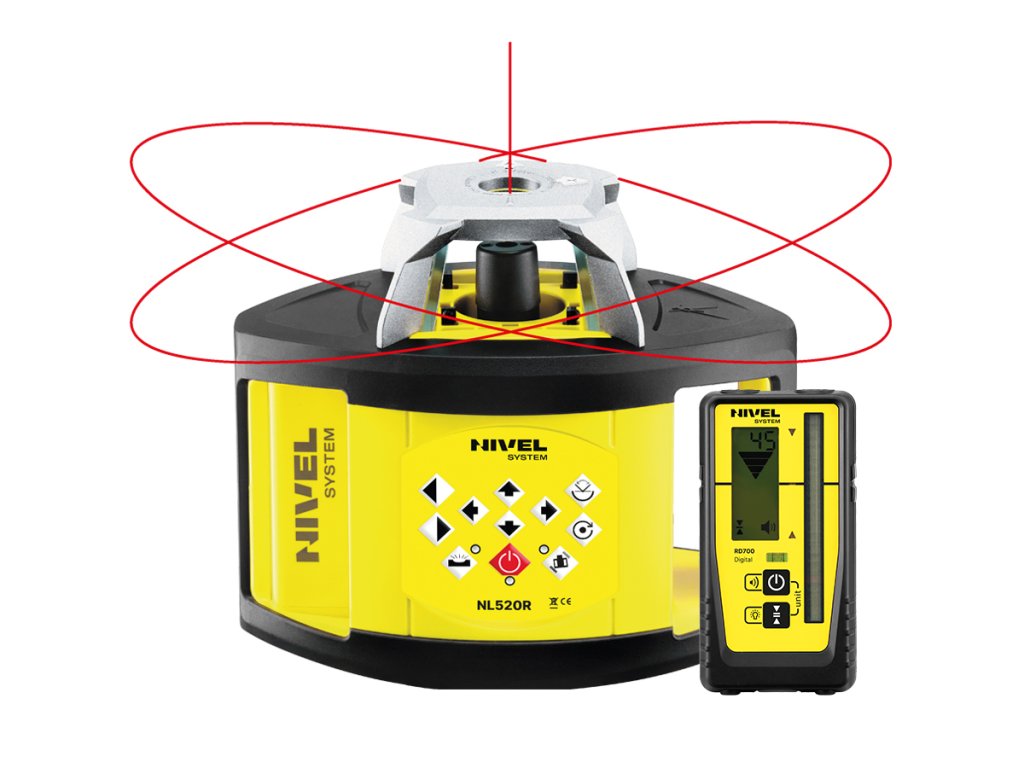

Zařízení umožňuje pracovat s horizontálními i vertikálními paprsky. Rovinu lze naklápět v jednom nebo ve dvou směrech, díky čemuž lze laser použít pro práce jako je vylévání podlah, vyrovnávání a příprava povrchů pro dlažební kostky, sportoviště nebo komunikace - zajištění odvodu vody v souladu s navrženými sklony. Během stavebních prací se laserová olovnice stává užitečnou, protože tvoří osu rotačně generované laserové roviny. Tato funkce zajišťuje přesné vyrovnání laseru při práci kolmo nebo při přenášení bodů (olovnice se zobrazuje současně nahoru a dolů). Při práci venku a na delší vzdálenosti se používá laserový senzor pro zajištění příjmu signálu v dosahu 500 m (pracovní průměr). Různé rychlosti otáčení hlavy zajišťují využití laseru jak pro instalační práce uvnitř budovy, pro venkovní nivelaci, tak pro ovládání strojů, kde jsou vyžadovány vyšší otáčky (600 ot./min.).
Přesné a spolehlivé vybavení
Nivelace je založena na elektronickém kompenzátoru, který eliminuje vibrace a zajišťuje přesné vyrovnání laserové roviny. Elektronický kompenzátor je oproti magnetickému mnohem přesnější, zejména v případě stavebních měření, kde může dojít k vibracím plochy vlivem provozu těžké techniky. Proto díky NL520R získáváme spolehlivá a přesná měření. Zařízení je odolné proti prachu a vodě, certifikováno třídou IP54. Otočná hlava je navíc pokryta skleněným tělem a pouzdro laseru má pryžové kryty, které chrání před poškozením nárazem.
Snadná a pohodlná obsluha
NL520R má intuitivní ovládací panel. Funkce jsou spravovány ručně, včetně zavedení dědičnosti. Funkce laseru lze ovládat jak z palubní desky, tak pomocí dálkového ovládání. Laser je napájen účinnými lithium-iontovými bateriemi, které umožňují přibližně 50 hodin provozu a nemají paměťový efekt (neničí se přílišným přebíjením). Zařízení lze také napájet přímo ze sítě. Celek je doplněn kompaktním pouzdrem, díky kterému je laser šikovný a snadno se instaluje na staveništi i při přepravě.
Laserová nivelace – pracujte rychleji, přesněji a bez omezení
NL520R se velmi jednoduše a rychle používá. Stačí jej umístit na stativ, laserovou polici nebo jinou stabilní základnu a zapnout napájení. Zařízení se automaticky vyrovná. Laserová hlava vodováhy se otáčí kolem své osy a vytváří tak dokonale vodorovnou laserovou rovinu, která dokáže pokrýt více než 19 hektarů půdy. Měření výškového rozdílu provádí jedna osoba pomocí laserového senzoru s údaji viditelnými i na slunci. Při práci uvnitř budovy často není nutné použití senzoru, protože laserový paprsek je viditelný. V tomto případě můžeme použít laserový terč s milimetrovou stupnicí (součástí laseru Nivel System).
Vyrovnání pozemku, výstavba komunikací a parkovišť, dlaždičské práce
Laserová rovina generovaná laserem je referenční základna, jejímž prostřednictvím určíme výškové souřadnice, vše s vysokou, milimetrovou přesností. Tato rovina může být nakloněna v jednom nebo ve dvou směrech. Sklony se nastavují ručně (ručně). Na hlavě laseru je zaměřovač, aby se vešel do osy pádu. Umístěním laseru nad jeden bod a jeho namířením na druhý získáme přímku/osu, podél které bude rovina laseru nakloněna. Správné umístění laseru usnadňuje funkce laserové olovnice, která generuje laserový bod směrem dolů a zajišťuje správné umístění hladiny nad požadovaným bodem. Nemusíme převádět výšky, sčítat nebo odečítat – stačí naklonit roviny v souladu s konstrukčními pokyny a začít měřit. Kdekoli na stavbě (v dosahu laseru) - laserový paprsek nám ukáže správné souřadnice. Hladina má funkci alarmu nadmořské výšky. To je velmi důležité v případě nestabilního povrchu, na kterém je laser umístěn. Sesedání půdy může způsobit nežádoucí snížení referenční čáry, takže zařízení lze používat i v nejtěžších polních podmínkách. Umístěním laserové vodováhy na klikový stativ se stupnicí na výložníku lze laserovou rovinu snadno a rychle přizpůsobit požadavkům (zavedení výškových změn - offsetů). Laser stačí na stavbě jednou nastavit a následné výšky základny vozovky změnit na stativu. Za zmínku stojí, že stejně jako v případě klasických měření může být hladina referenčním podkladem pro řízení chodu strojů. Namontováním senzoru laserového stroje na stožár buldozeru nebo radlice grejdru nebo na rameno rypadla může operátor řídit práci v reálném čase na základě údajů ze senzoru. Jednoduché zprávy jako „zdvihnout lopatu“ nebo „čepel“, „spustit“ a „jste v požadované výšce“ pomáhají obsluze stroje provést práci tak, jak byla navržena. Jedná se o obrovské zjednodušení a zajišťuje zvýšení efektivity, ovlivňuje bezpečnost prací a nezávislost - obsluha si ražbu řídí sama, nepotřebuje podporu geodeta, není potřeba natahovat lana ani najíždět kůly.
Stavíme dům s rotačním laserem NL520R
NL520R je ideální pro všechny typy stavebních prací. Využijeme ho v počátečních fázích výstavby – urovnání pozemku nebo odstranění ornicových vrstev. Další fáze zakládání, zednické práce, lití podlah - dokonalou úroveň nám ukáže laserová niveleta, stejně jako sklony (např. bednění schodů). Bude to nutné i pro následné stavební práce a stavbu střechy. Zařízení má nohy na krytu a vstup pro šrouby stativu pro umístění na bok a vytvoření svislé roviny. Po zablokování kompenzátoru můžeme pracovat s jakoukoliv nakloněnou rovinou. Velmi užitečnou funkcí je skenování. Paprsek se zužuje, laser generuje paprsek jen tam, kde ho chceme, a paprsek je mnohem viditelnější. Pro změnu parametrů není třeba chodit do zařízení; ovládání lze provádět na dálku (pomocí dálkového ovladače). Schopnost pracovat se svislým nosníkem je také užitečná při umisťování oken a dveří, stejně jako při montážních pracích. Součástí standardní výbavy jsou navíc laserové brýle pro zlepšení viditelnosti laseru. Velkou výzvou při stavbě domu jsou bezesporu dokončovací práce. V dnešní době je těžké si představit interiérové úpravy bez použití profesionální měřicí techniky. Pokládka obkladů, terakoty, sádrokartonové konstrukce - v různých geometrických tvarech, podhledy, štuky, tapetování, stavba vestavěných skříní a kuchyňských linek - tyto práce musí být provedeny na milimetr přesně. Zde se laser stává nenahraditelným. Úroveň Nivel System bude indikovat dokonalé horizontální, vertikální a diagonální linie - to je obrovská pomoc pro profesionály v oboru, která zaručuje dokonalý výsledek. Laserová olovnice je v tomto typu práce docela užitečná.
Svislá čára nahoru a dolů bude užitečná pro přenos bodů zespodu nahoru (např. při určování světelných bodů stačí nakreslit návrh na podlahu a přenést body na strop). Navíc lze laserový paprsek zastavit a generovaný bod lze volně pohybovat doleva nebo doprava kolem osy hladiny. To je užitečné při umístění a umístění bodů na stěnu, např. elektrické zásuvky. I když je vše připraveno: natřeno a vyčištěno, vyplatí se mít s sebou laserovou vodováhu Nivel System. Pomůže vám vyrovnat plot, postavit příjezdovou cestu z dlažebních kostek nebo položit trávník na zahradě. Pravděpodobně bude v dalších letech užívání domu potřeba pověsit obraz, zrcadlo nebo knihovnu – pak není potřeba používat úrovně nebo špinit stěny tužkou. Laser ukáže čáry a po instalaci nezůstanou žádné stopy měření.
Založili jsme zahradu rotačním laserem NL520R
Stejně jako u silničních prací, i u zahradnických prací (zakládání zahrad, trávníků) je velmi důležité plochu řádně vyrovnat. V opačném případě se budeme muset vypořádat s lokální akumulací dešťové vody, která následně ovlivní estetickou hodnotu zahrady. Tyto práce budou prováděny pomocí vodováhy Nivel System NL 520R (nivelace s rovinami nakloněnými ve dvou směrech). Při výsadbě stromů nebo živých plotů se jistě bude hodit možnost pracovat se svislým paprskem pro vyznačení čáry podél. Díky této možnosti můžete vysadit například túje a ty pak každé jaro rovnoměrně seříznout. Všechny tyto činnosti lze provádět pod dokonale vyrovnanou laserovou rovinou Nivel System.
Pokládka potrubí, vody a kanalizace pracuje s rotačním laserem NL520R
Nivel System jistě najde uplatnění při výstavbě vodovodní a kanalizační infrastruktury. V tomto případě budeme pracovat s vodorovnou rovinou, nakloněnou jedním směrem. Následná potrubí budou přidána na základě laserových referencí, čímž vznikne potrubí s daným sklonem. Přepnutím hladiny na práci se svislým nosníkem můžeme určit linii, podél které budeme kopat rýhu a pokládat potrubí. Tímto způsobem bude hladina dobře fungovat ve všech lineárních pracích, kde je zachování předpokládaného směru klíčové. Po zasypání výkopu bude stále nutný laser Nivel System. Chodník, ulice nebo parkoviště musí být upraveny pro veřejné užívání. Laser bude mít plné ruce práce - jak při horizontálních, tak podélných pracích (např. pokládání obrubníků).
Bezpečné používání po léta
Navzdory bohaté funkčnosti, která řadí zařízení mezi přesné měřicí přístroje, lze nivelaci používat v náročných polních podmínkách na staveništích. Jeho odolná konstrukce (vyztužená pouzdrovými prvky z odolné pryže) zajistí dobrý stav zařízení po léta a v případě jakýchkoliv problémů je k dispozici služba Nivel System v Polsku. Zákazníci mají zajištěnu podporu v případě jakýchkoli problémů se zařízením, a to jak v záruční době, tak i po jejím skončení. Laserové vodováhy Nivel System jsou přesné nástroje, které zajistí spolehlivé a rychlé měření v mnoha průmyslových odvětvích jako je stavebnictví, geodézie, průmysl, zemědělství atd. Jejich předností je univerzálnost použití, uživatelsky přívětivé ovládání a kvalita zpracování zajišťující bezproblémový provoz i v nejtěžších podmínkách a to vše za dostupnou cenu.
Používání:
- nivelace pozemku - nivelace
- zednické práce – vnitřní i vnější (základy, stěny, schodiště, potěry, bednění)
- dlaždičské práce - výstavba parkovišť, příjezdových cest, teras
- montážní a dokončovací práce - montáž dřevěných a hliníkových konstrukcí, podhledů, obkladů
- montážní práce – značení kabelových vedení, stěhování bodů
- truhlářské práce – nábytek, stavby
- systémy řízení laserových strojů
- vodovodní a kanalizační práce - kontrola hloubky výkopu a kladeného potrubí (i se sklonem)
- zahradnictví a zemědělství

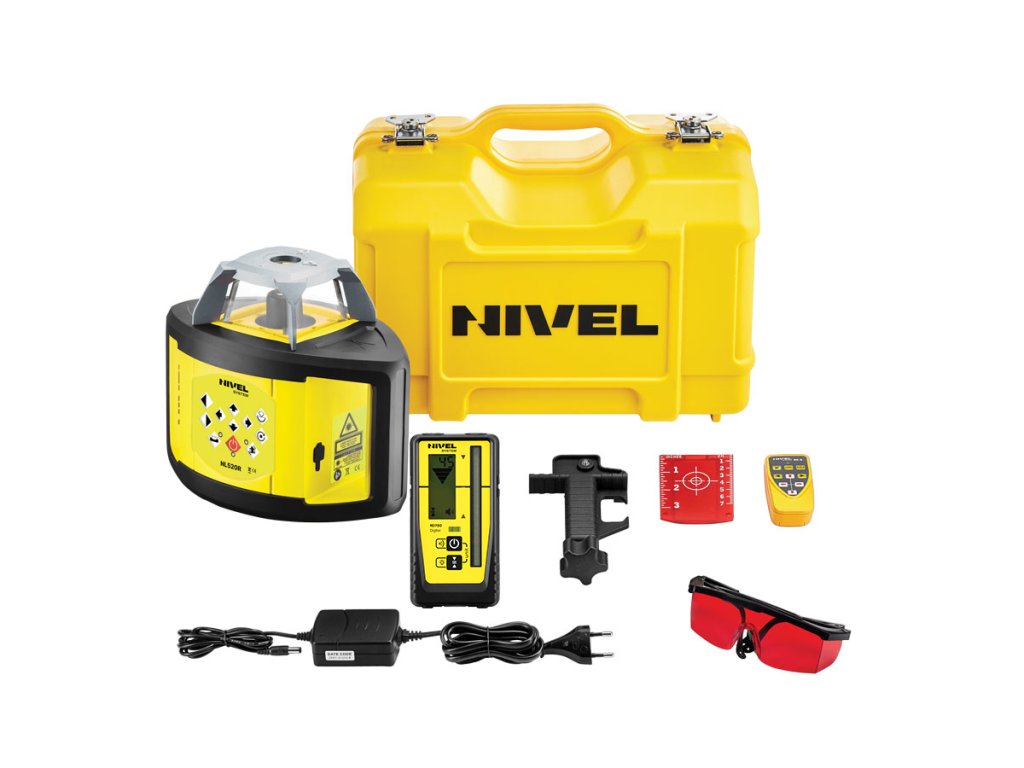

Obsah balení
- NL520R – rotační laser – 1 ks.
- RD700 Digital – laserový senzor 1 ks.
- NL-BR 600 – držák náplastí – 1 ks.
- RC-5 – dálkový ovladač – 1 ks.
- LI-ION BATERIE – Lithium-iontové baterie – 1 sada
- CH-6 – nabíječka – 1 sada
- TR-R – laserový terč – 1 sada
- GL-R – laserové brýle – 1 sada
- Návod k použití – 1 ks.
- Přepravní pouzdro – 1 ks.
