MC-1D je nivelační systém, který umožňuje ovládat výšku pracovního prvku stroje z kabiny obsluhy.
Obsluha tak má neustálý přehled o výšce lopaty nebo radlice stroje vzhledem ke stanovené referenční linii (označené hladinou laseru). Pozorováním indikací na snímači stroje (nebo na displeji v kabině) obsluha získává informaci, zda může ještě materiál sbírat / kopat - zda je již v předpokládané hloubce, čímž odpadá podřezávání a kopání.
Systém se skládá z laserového senzoru, který přijímá signál z hladiny laseru a pomocí LED indikátorů informuje obsluhu o aktuální výšce, na kterou má být pracovní prvek (kbelík, radlice) nastaven. Tato informace se objeví i na kabinovém přijímači (RD-1MC), který slouží jako displej. Takto konfigurovaná sestava umožňuje rychle a efektivně provádět zemní práce i se sklony - bez nutnosti provádět kontrolní měření.
- Univerzální řešení pro mnoho typů strojů (buldozery, bagry, rýpadlo-nakladače)
- Rychlejší práce, vyšší efektivita – stroj toho zvládne více současně
- Zvýšená přesnost práce
- Úspora materiálu díky přesnějšímu vyrovnání povrchu
- Nejjednodušší řešení pro ovládání provozu stroje - jednoduché, intuitivní ovládání
- Jednoduchá a rychlá instalace - montáž/demontáž snímačů ze stroje, snadný přenos na jiný stroj
- Žádné opravy, žádné kopání – menší riziko lidské chyby
- Úspora času - méně nepřímých měření, snížení počtu kontrol během práce (práci lze průběžně sledovat bez opuštění kabiny)
- Řízení práce v kabině operátora - přenos signálu na displej kabiny (MC-RD1)
Ovládejte chod stroje, pracujte rychleji, přesněji a ekonomičtěji
Při provádění zemních prací stroji vznikají problémy související s nivelací. Dosud byli do tohoto procesu zapojeni další lidé (nebo zeměměřické týmy). Staveniště využívající takové metody jsou často drahé, mají dlouhou životnost a vyžadují specializaci a vysokou přesnost. Dá se to udělat jednodušší, přesnější a rychlejší?
Řešení měření – Nivel System MC-1D
Tento proces lze automatizovat, zjednodušit a zkrátit pomocí laserové technologie, která usnadňuje a urychluje práci v každé fázi. V tomto řešení dokáže laserový elektronický systém díky senzoru instalovanému na rameni rypadla řídit výšku a sklon výkopu Práce je přesnější a rychlejší. Systém Nivel System MC-1D je hotová pojízdná sada, montáž není problém a obsluha stroje ji může provést bezprostředně před zahájením nivelace a po práci lze prvky uložit do kufru.

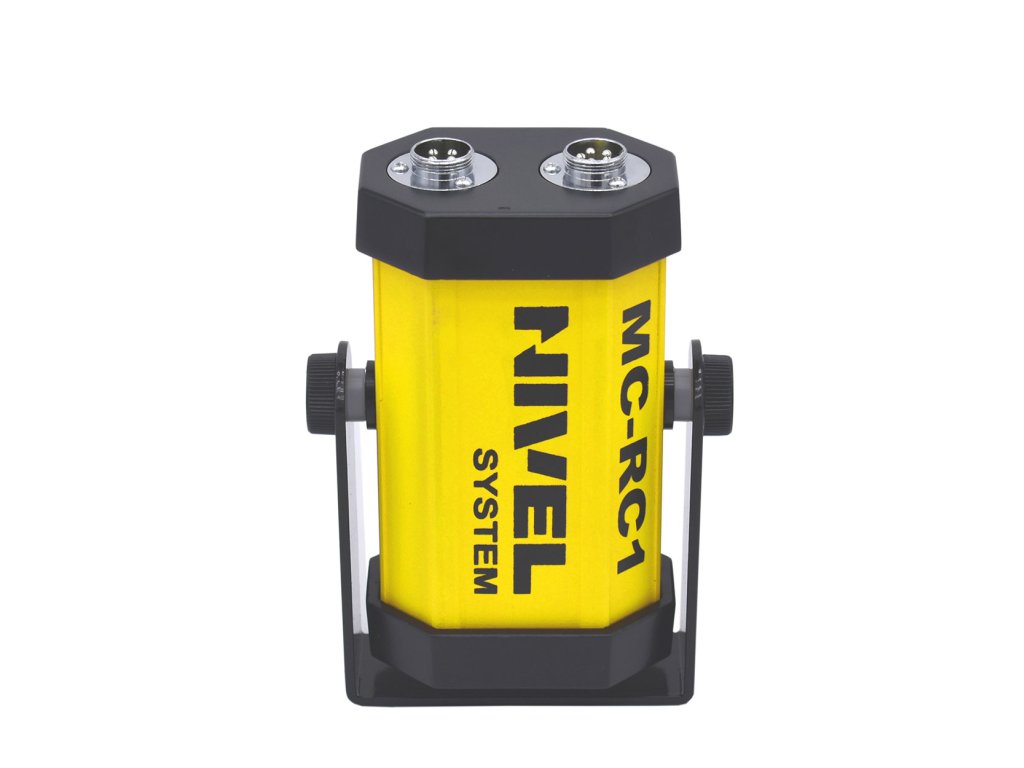

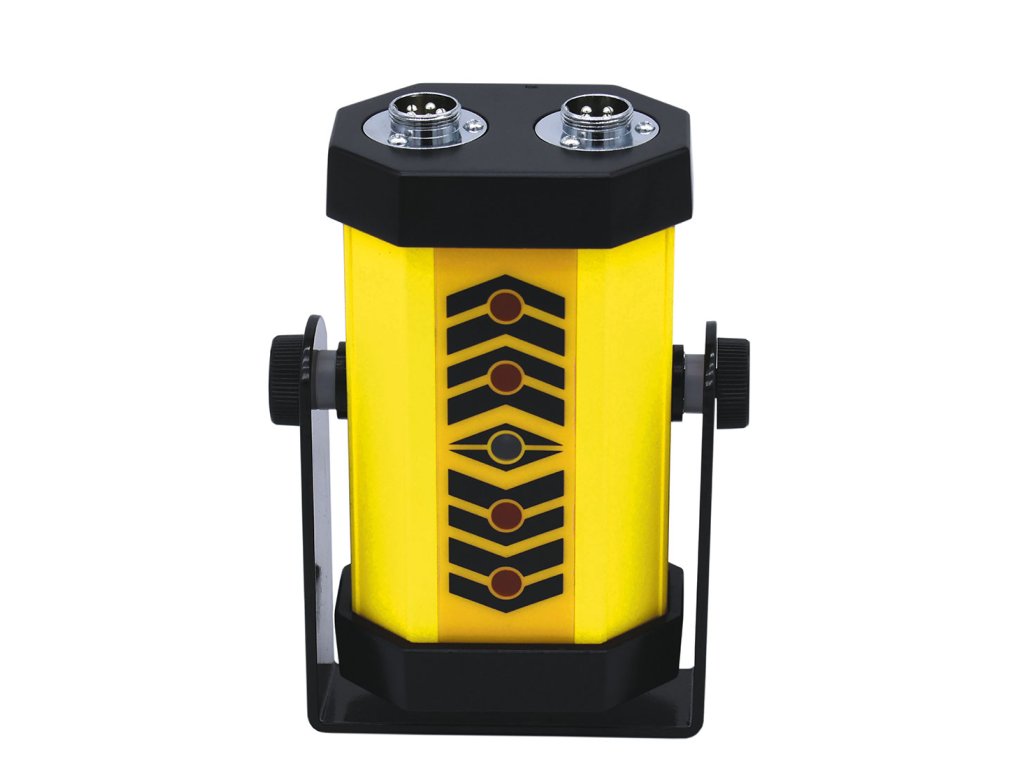

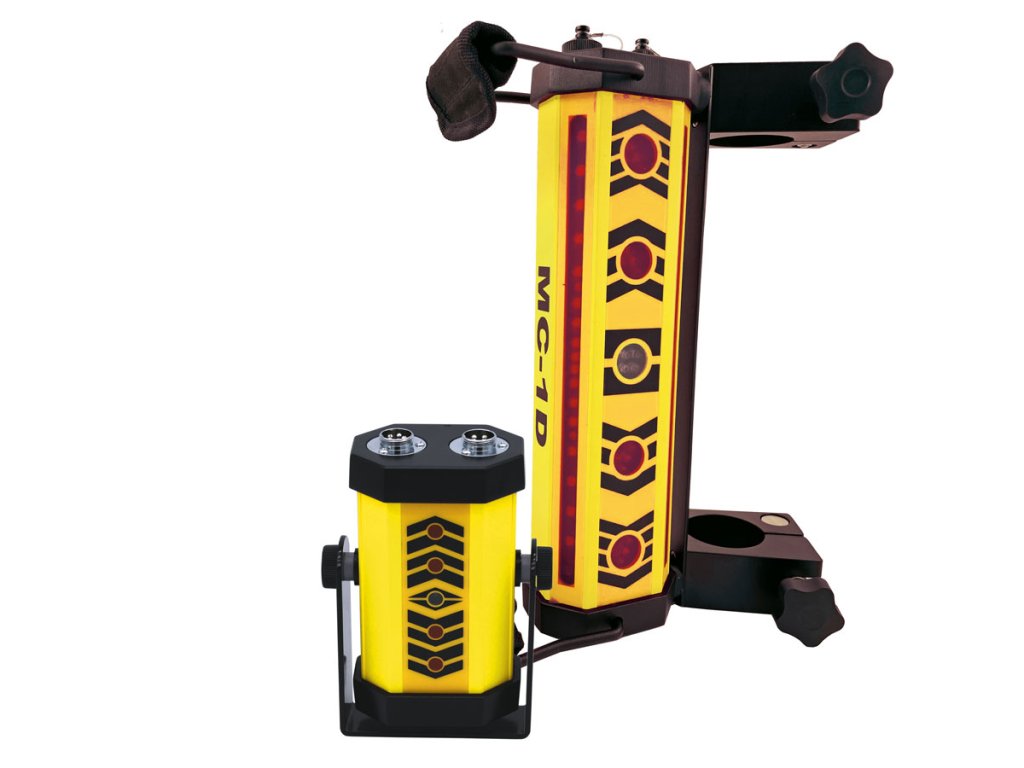

Laserový senzor MC-1D je připevněn ke stroji pomocí svorek. Jasný a jasný diodový displej (LED) na senzoru informuje obsluhu, zda má v daný okamžik lopatu spustit nebo zvednout. MC-1D má navíc schopnost přenášet signál přes kabel do přijímače MC-RC1, který (fungující jako displej v kabině) informuje obsluhu o aktuální poloze lopaty a radlice - to je důležité při pracovních podmínkách zabránit obsluze ve sledování senzoru MC-1D. Pokud je požadovaný sklon nastaven na úrovni, může jej operátor realizovat na základě naměřených hodnot senzorů, bez měření, bez převodů a bez rizika chyby - a především mnohem rychleji!
Systém pracuje s rotačními laserovými nivelačními přístroji s červeným paprskem. Úroveň je umístěna v ose silnice, hřiště, čtverec (na jejím okraji), což umožňuje určit rovinu se sklonem bez nutnosti pohybovat laserem. V případě úrovní Nivel System může obsluha stroje měnit nastavení přístroje na dálku pomocí dálkového ovladače. Zemní práce se často skládají z několika fází (např. urovnání terénu, drenáž, zhotovení základových vrstev / pokládka kameniva (různých frakcí), pokládka povrchu. Laserovou techniku Nivel System lze úspěšně použít ve všech fázích. To výrazně usnadňuje získání vhodné tloušťky jednotlivých frakcí kameniva Použití snímače MC-1D na bagru umožňuje obsluze připravit výkop s větší přesností (bez kopání více dní a po přechodu na laserovou technologii Nivel System se doba provozu zkrátí o minimálně o polovinu Vyšší efektivita se projevuje i ve snížení mzdových nákladů (kratší pracovní čas a úspora stavebních materiálů, díky kterým je tato technologie dostupná i pro nejmenší firmy).
Jak funguje laserový systém Nivel System MC-1D?
Hladina vysílá okem neviditelný laserový paprsek přijímaný senzorem MC-1D. Paprsek rotující kolem svislé nebo nakloněné osy rychlostí několika set otáček za minutu vytváří vodorovnou nebo nakloněnou rovinu v jednom nebo dvou směrech. Tato rovina (kterou lze přesně nastavit na ovládacím panelu laseru) je referenční rovinou pro senzor nainstalovaný na stroji. Při kopání sleduje obsluha indikace barevných diod na senzorech. Zobrazují aktuální polohu lopaty vzhledem k referenční rovině a poskytují jednoduché zprávy: „Spustit lopatu nebo radlici“, „Zvednout lopatu nebo radlici“, „Udržovat“. Tyto informace jsou také prezentovány v kabině operátora prostřednictvím přijímače Nivel System MC-RC1.
Aplikace
- řízení chodu strojů - nakladače, rypadlo-nakladače, bagry, buldozery, grejdry
- zemní práce - urovnávání terénu, výkopy, svahy
- vodovodní a kanalizační práce - kontrola hloubky výkopu (i se sklonem)

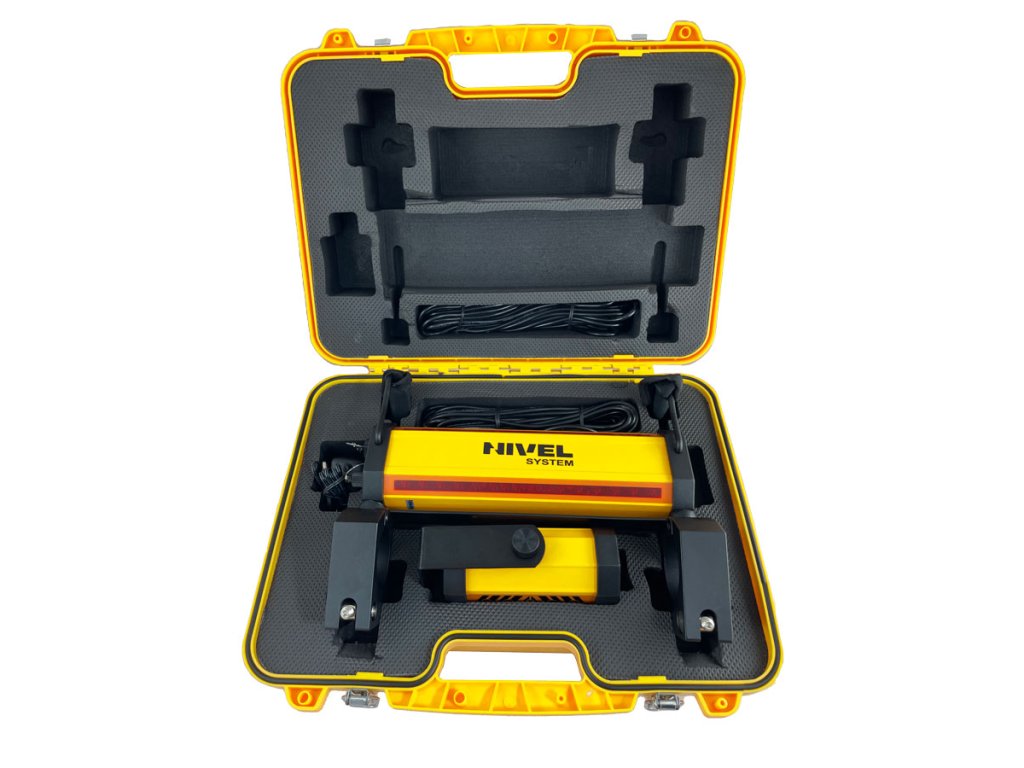

Obsah balení
- MC-1D – strojní snímač s vestavěnou baterií – 1 ks.
- MC-RC1 – kabinový displej – 1 ks.
- kabel propojující senzor s kabinovým displejem – 1 ks.
- kabel pro připojení napájení z baterie 12V/24V (svorky) – 1 ks.
- nabíječka – 1 ks.
- přepravní pouzdro – 1 ks.
