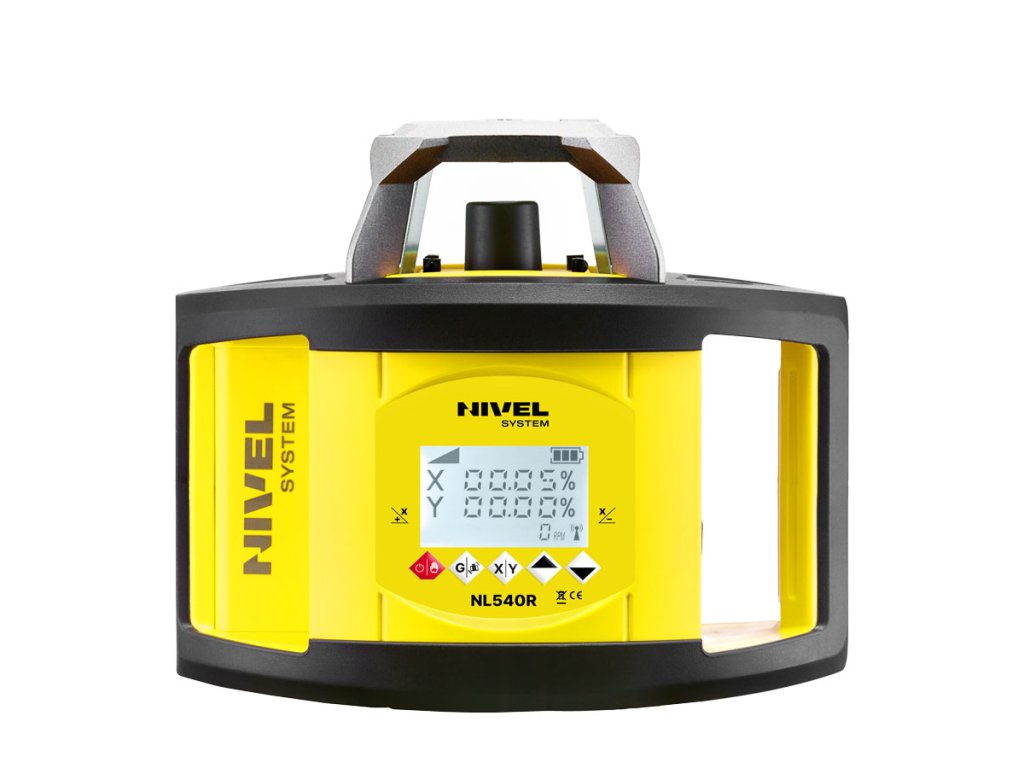

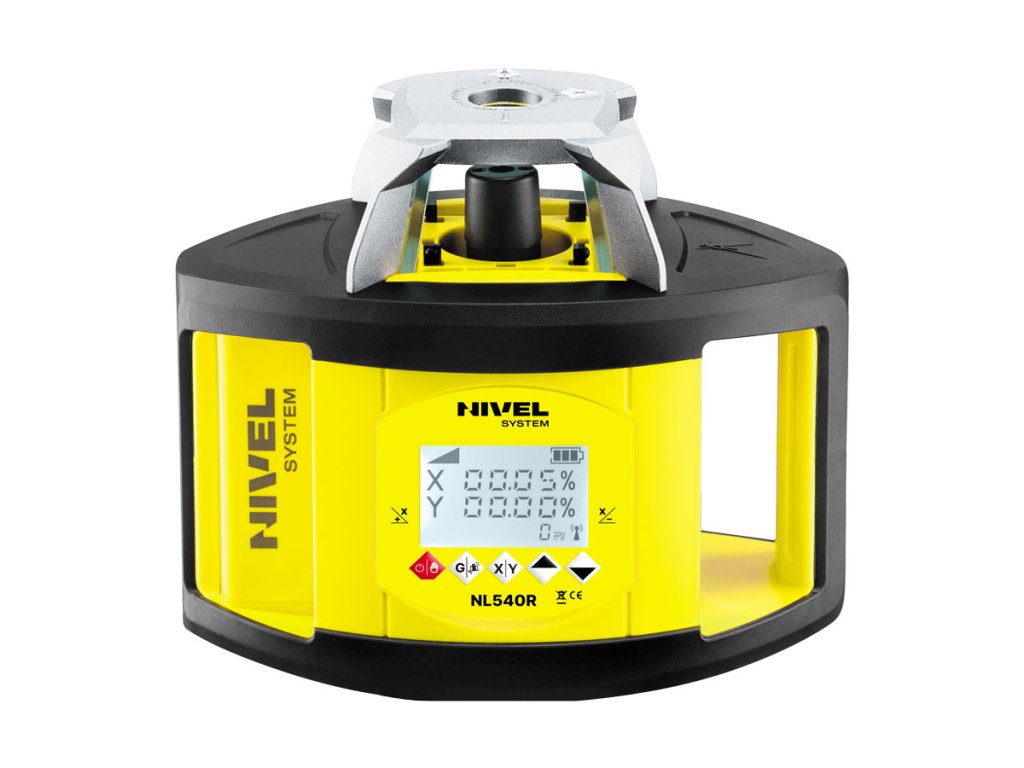

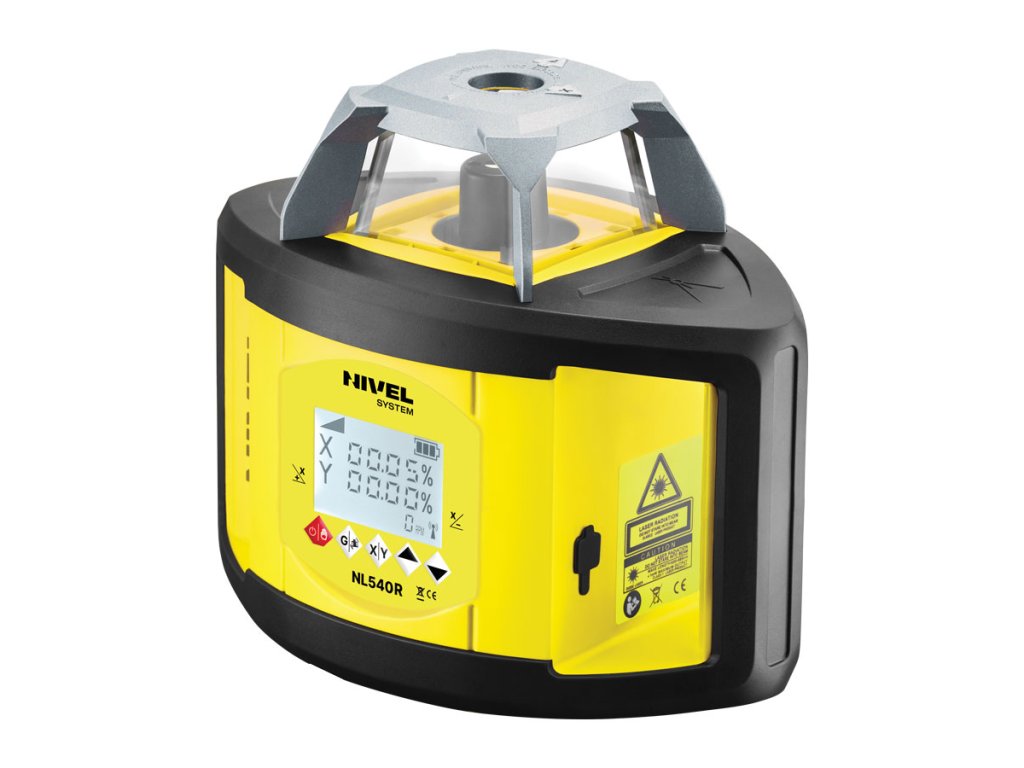

Rotační laser Nivel System NL540R

NL540R - univerzální, rychlé a snadno použitelné zařízení pro stavební práce (digitální náklon)

Nivel System NL540R je víceúčelový rotační laser poskytující všestranné obecné konstrukční aplikace. Práce lze provádět uvnitř i vně budovy pomocí senzoru. Vygenerovaná rovina nastavuje reference pro horizontální a vertikální práci, rovinu laseru lze naklánět (digitálně) v jednom nebo ve dvou směrech. Zařízení zajišťuje vysokou přesnost práce i na velké vzdálenosti a v obtížných polních podmínkách. Zařízení je uživatelsky přívětivé díky intuitivnímu rozhraní s LCD displejem. Jeho předností je trvanlivost a odolnost vůči povětrnostním podmínkám a účinné lithium-iontové baterie, které zajišťují několik desítek hodin nepřetržitého provozu v terénu. Zařízení je uživatelsky přívětivé díky intuitivnímu rozhraní a možnosti dálkového ovládání pomocí dálkového ovladače s LCD displejem.

Snadné a rychlé měření

Rotační laser NL540R má funkci automatického vyrovnávání, po zapnutí se zařízení samo vyrovná a je okamžitě připraveno k práci. Generovaný červený laserový paprsek je velmi dobře viditelný a při promítání na stěnu vytváří referenční čáru pro horizontální nebo vertikální práci. Při práci se senzorem a laserovou palicí získáme přesnou nivelační soupravu, měření provádí jedna osoba. Funkce skenování umožňuje zúžit zobrazovaný paprsek v daném rozsahu, čímž získáte referenční laserovou linii pouze tam, kde pracujete.

Univerzální použití

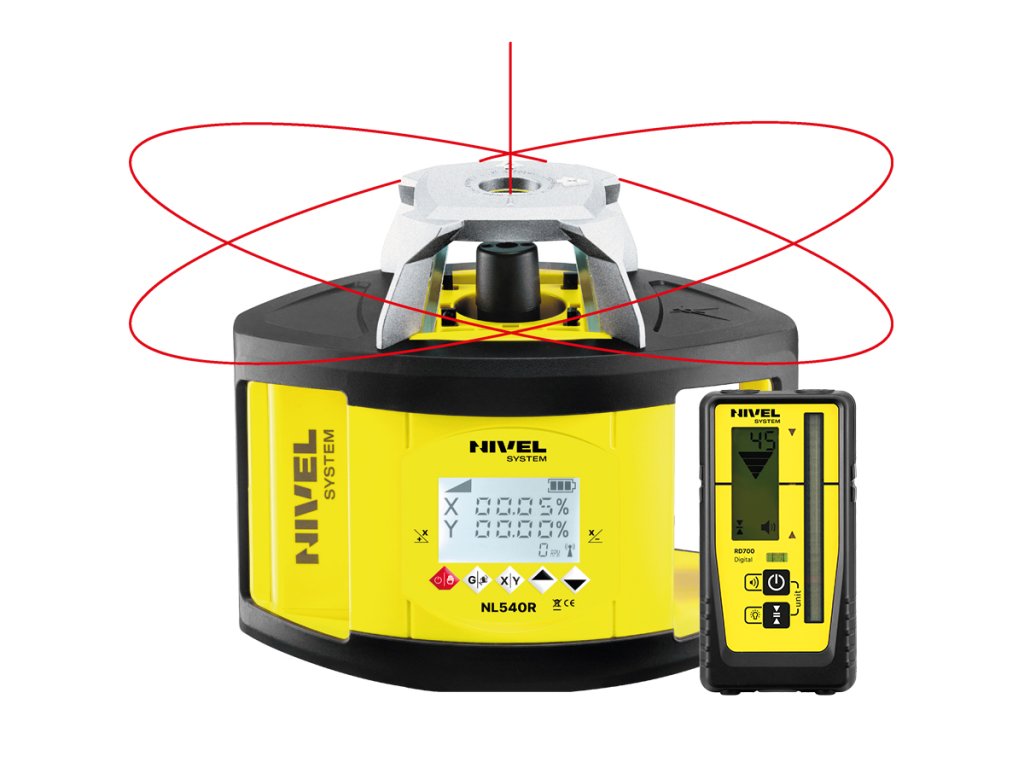

Zařízení umožňuje pracovat s horizontálními i vertikálními paprsky. Rovinu lze naklápět v jednom nebo dvou směrech (digitální - LCD), takže laser lze použít pro práce jako je vylévání podlah, vyrovnávání a příprava povrchů pro dlažební kostky, sportoviště nebo komunikace - zajištění odvodu vody v souladu s navrženým svahy. Během stavebních prací se laserová olovnice stává užitečnou, protože tvoří osu rotačně generované laserové roviny. Tato funkce zajišťuje přesné vyrovnání laseru při práci kolmo nebo při přenášení bodů (olovnice se zobrazuje současně nahoru a dolů). Při práci venku a na delší vzdálenosti se používá laserový senzor pro zajištění příjmu signálu v dosahu 500 m (pracovní průměr). Různé rychlosti otáčení hlavy zajišťují využití laseru jak pro instalační práce uvnitř budovy, pro venkovní nivelaci, tak pro ovládání strojů, kde jsou vyžadovány otáčky (600 ot./min.).

Přesné a spolehlivé vybavení

Nivelace je založena na elektronickém kompenzátoru, který eliminuje vibrace a zajišťuje přesné vyrovnání laserové roviny. Elektronický kompenzátor je oproti magnetickému mnohem přesnější, zejména v případě stavebních měření, kde může dojít k vibracím plochy vlivem provozu těžké techniky. Proto díky NL540R získáváme spolehlivá a přesná měření. Zařízení je odolné proti prachu a vodě, certifikováno třídou IP54. Otočná hlava je navíc pokryta skleněným tělem a pouzdro laseru má pryžové kryty, které chrání před poškozením nárazem.

Snadná a pohodlá obsluha

NL540R má intuitivní ovládací panel. Správa funkcí včetně zadávání přírůstků probíhá digitálně (hodnoty jsou prezentovány na velkém a čitelném LCD displeji). Funkce laseru lze ovládat jak z paluby přístroje, tak pomocí dálkového ovladače (dálkový ovladač má navíc LCD displej - kde jsou prezentovány provozní parametry přístroje. Zařízení je napájeno účinnými lithium-iontovými bateriemi, které umožňují cca. 50 hodin provozu a nemají paměťový efekt (nepoškodí se nadměrným přebíjením). Zařízení lze napájet i přímo ze sítě. Celé je doplněno kompaktním pouzdrem, díky kterému je laser snadno ovladatelný instalovat na staveništi a během přepravy.

Laserová nivelace – pracujte rychleji, přesněji a bez omezení

NL540R se velmi jednoduše a rychle používá. Stačí jej umístit na stativ, laserovou polici nebo jinou stabilní základnu a zapnout napájení. Zařízení se automaticky vyrovná. Laserová hlava vodováhy se otáčí kolem své osy a vytváří tak dokonale vodorovnou laserovou rovinu, která dokáže pokrýt více než 19 hektarů půdy. Měření výškového rozdílu provádí jedna osoba pomocí laserového senzoru s údaji viditelnými i na slunci. Při práci uvnitř budovy často není nutné použití senzoru, protože laserový paprsek je viditelný. V tomto případě můžeme použít laserový terč s milimetrovou stupnicí (součástí laseru Nivel System).

Vyrovnání pozemku, výstavba komunikací a parkovišť, dlaždičské práce

Laserová rovina generovaná laserem je referenční základna, jejímž prostřednictvím určíme výškové souřadnice, vše s vysokou, milimetrovou přesností. Tato rovina může být nakloněna v jednom nebo ve dvou směrech. Sklony se nastavují ručně (ručně). Na hlavě laseru je zaměřovač, aby se vešel do osy pádu. Umístěním laseru nad jeden bod a jeho namířením na druhý získáme přímku/osu, podél které bude rovina laseru nakloněna. Správné umístění laseru usnadňuje funkce laserové olovnice, která generuje laserový bod směrem dolů a zajišťuje správné umístění hladiny nad požadovaným bodem. Nemusíme převádět výšky, sčítat nebo odečítat – stačí naklonit roviny v souladu s konstrukčními pokyny a začít měřit. Kdekoli na stavbě (v dosahu laseru) - laserový paprsek nám ukáže správné souřadnice. Hladina má funkci alarmu nadmořské výšky. To je velmi důležité v případě nestabilního povrchu, na kterém je laser umístěn. Sesedání půdy může způsobit nežádoucí snížení referenční čáry, takže zařízení lze používat i v nejtěžších polních podmínkách. Umístěním laserové vodováhy na klikový stativ se stupnicí na výložníku lze laserovou rovinu snadno a rychle přizpůsobit požadavkům (zavedení výškových změn - offsetů). Laser stačí na stavbě jednou nastavit a následné výšky základny vozovky změnit na stativu. Za zmínku stojí, že stejně jako v případě klasických měření může být hladina referenčním podkladem pro řízení chodu strojů. Namontováním senzoru laserového stroje na stožár buldozeru nebo radlice grejdru nebo na rameno rypadla může operátor řídit práci v reálném čase na základě údajů ze senzoru. Jednoduché zprávy jako „zdvihnout lopatu“ nebo „čepel“, „spustit“ a „jste v požadované výšce“ pomáhají obsluze stroje provést práci tak, jak byla navržena. Jedná se o obrovské zjednodušení a zajišťuje zvýšení efektivity, ovlivňuje bezpečnost prací a nezávislost - obsluha si ražbu řídí sama, nepotřebuje podporu geodeta, není potřeba natahovat lana ani najíždět kůly.

Stavíme dům s rotačním laserem NL540R

NL540R je ideální pro všechny typy stavebních prací. Využijeme ho v počátečních fázích výstavby – urovnání pozemku nebo odstranění ornicových vrstev. Další fáze zakládání, zednické práce, lití podlah - dokonalou úroveň nám ukáže laserová niveleta, stejně jako sklony (např. bednění schodů). Bude to nutné i pro následné stavební práce a stavbu střechy. Zařízení má nohy na krytu a vstup pro šrouby stativu pro umístění na bok a vytvoření svislé roviny. Po zablokování kompenzátoru můžeme pracovat s jakoukoliv nakloněnou rovinou. Velmi užitečnou funkcí je skenování. Paprsek se zužuje, laser generuje paprsek jen tam, kde ho chceme, a paprsek je mnohem viditelnější. Pro změnu parametrů není třeba chodit do zařízení; ovládání lze provádět na dálku (pomocí dálkového ovladače). Schopnost pracovat se svislým nosníkem je také užitečná při umisťování oken a dveří, stejně jako při montážních pracích. Součástí standardní výbavy jsou navíc laserové brýle pro zlepšení viditelnosti laseru. Velkou výzvou při stavbě domu jsou bezesporu dokončovací práce. V dnešní době je těžké si představit interiérové ​​úpravy bez použití profesionální měřicí techniky. Pokládka obkladů, terakoty, sádrokartonové konstrukce - v různých geometrických tvarech, podhledy, štuky, tapetování, stavba vestavěných skříní a kuchyňských linek - tyto práce musí být provedeny na milimetr přesně. Zde se laser stává nenahraditelným. Úroveň Nivel System bude indikovat dokonalé horizontální, vertikální a diagonální linie - to je obrovská pomoc pro profesionály v oboru, která zaručuje dokonalý výsledek. Laserová olovnice je v tomto typu práce docela užitečná.

Založili jsme zahradu rotačním laserem NL540R

Stejně jako u silničních prací, i u zahradnických prací (zakládání zahrad, trávníků) je velmi důležité plochu řádně vyrovnat. V opačném případě se budeme muset vypořádat s lokální akumulací dešťové vody, která následně ovlivní estetickou hodnotu zahrady. Tyto práce budou prováděny pomocí vodováhy Nivel System NL540R (nivelace s rovinami nakloněnými ve dvou směrech). Při výsadbě stromů nebo živých plotů se jistě bude hodit možnost pracovat se svislým paprskem pro vyznačení čáry podél. Díky této možnosti můžete vysadit například túje a ty pak každé jaro rovnoměrně seříznout. Všechny tyto činnosti lze provádět pod dokonale vyrovnanou laserovou rovinou Nivel System.

Pokládka potrubí, vody a kanalizace pracuje s rotačním laserem NL540R

Nivel System jistě najde uplatnění při výstavbě vodovodní a kanalizační infrastruktury. V tomto případě budeme pracovat s vodorovnou rovinou, nakloněnou jedním směrem. Následná potrubí budou přidána na základě laserových referencí, čímž vznikne potrubí s daným sklonem. Přepnutím hladiny na práci se svislým nosníkem můžeme určit linii, podél které budeme kopat rýhu a pokládat potrubí. Tímto způsobem bude hladina dobře fungovat ve všech lineárních pracích, kde je zachování předpokládaného směru klíčové. Po zasypání výkopu bude stále nutný laser Nivel System. Chodník, ulice nebo parkoviště musí být upraveny pro veřejné užívání. Laser bude mít plné ruce práce - jak při horizontálních, tak podélných pracích (např. pokládání obrubníků).

Bezpečné používání po léta

Navzdory bohaté funkčnosti, která řadí zařízení mezi přesné měřicí přístroje, lze nivelaci používat v náročných polních podmínkách na staveništích. Jeho odolná konstrukce (vyztužená pouzdrovými prvky z odolné pryže) zajistí dobrý stav zařízení po léta a v případě jakýchkoliv problémů je k dispozici služba Nivel System v Polsku. Zákazníci mají zajištěnu podporu v případě jakýchkoli problémů se zařízením, a to jak v záruční době, tak i po jejím skončení. Laserové vodováhy Nivel System jsou přesné nástroje, které zajistí spolehlivé a rychlé měření v mnoha průmyslových odvětvích jako je stavebnictví, geodézie, průmysl, zemědělství atd. Jejich předností je univerzálnost použití, uživatelsky přívětivé ovládání a kvalita zpracování zajišťující bezproblémový provoz i v nejtěžších podmínkách a to vše za dostupnou cenu.

Používání:

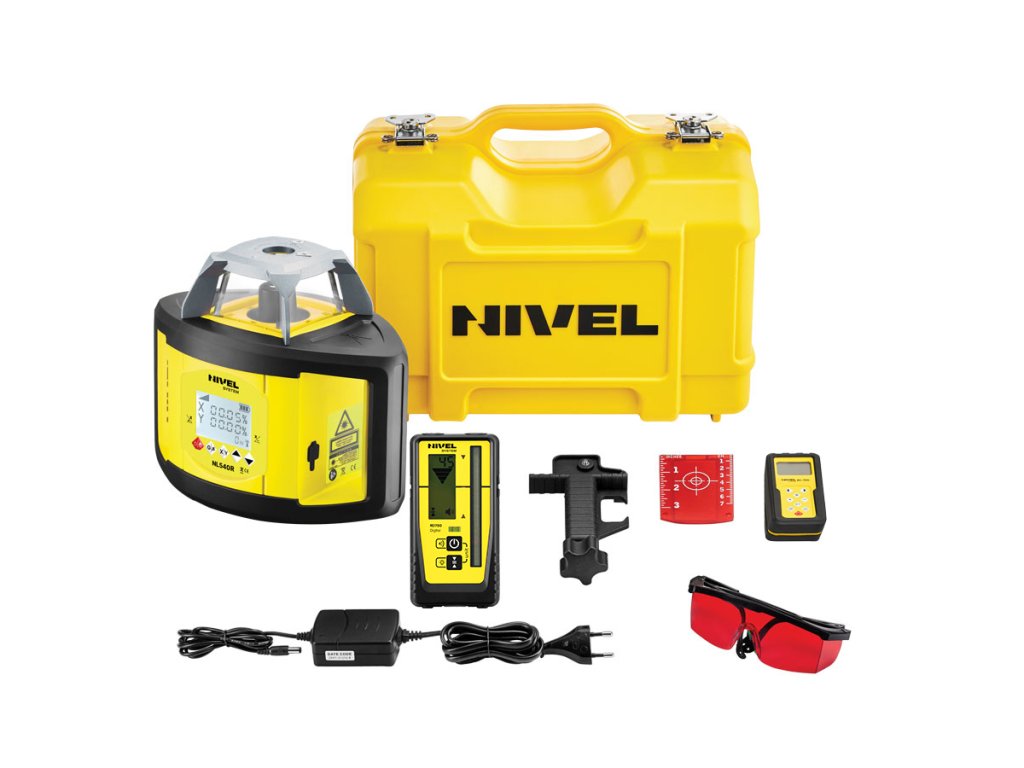

Obsah balení

• NL540R – rotační laser – 1 ks
• RD700 Digital – laserový senzor 1 ks.
• NL-BR 600 – držák náplastí – 1 ks.
• RC-5  – dálkový ovladač – 1 ks.
• LI-ION BATERIE  – Lithium-iontové baterie – 1 sada
• CH-6  – nabíječka – 1 sada
• TR-R  – laserový terč – 1 sada
• GL-R  – laserové brýle – 1 sada
• Návod k použití  – 1 ks.
• Přepravní pouzdro  – 1 ks.
